Automatic Cleaning System For Polymerizer 聚合釜全自动清洗系统

用于反应釜、聚合釜、水箱等罐体容器的全自动清洗装置。完整的自动清洗装置包括隔离球阀、停放仓(用于罐釜清洗头)、三维喷头、气动驱动装置总成、支撑框架、高压软管、高压喷枪、接头及连接件、高压截止阀、气管等主要部分组成。

停放仓、支撑框架及过流部件均采用防锈耐酸的不锈钢制成。气动驱动装置总成,行程可达6500mm,采用无杆气缸设计,带有用于高压喷枪和罐釜清洁头的支架。包含一组防爆设计的开关(3-8个),安装在反应釜上客户要求的位置上,此开关可调节;气动驱动装置总成可替换成链传动总成(行程可大于6500mm

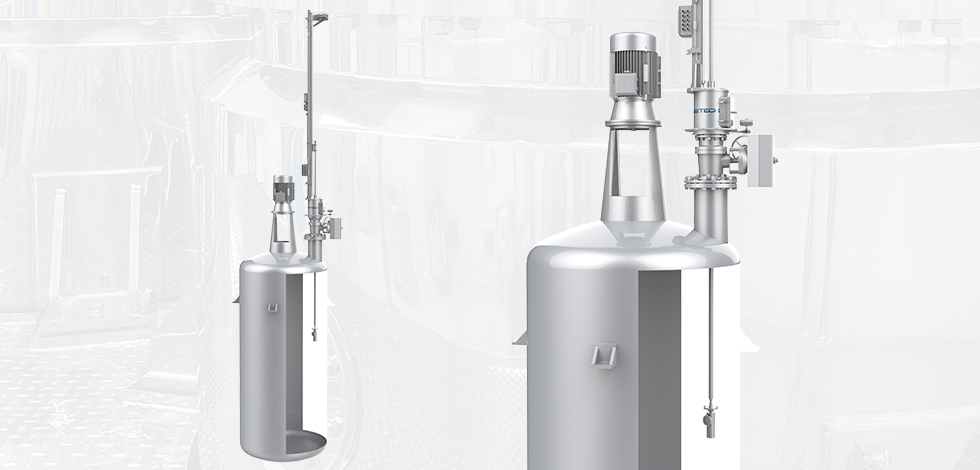

聚合釜全自动清洗系统

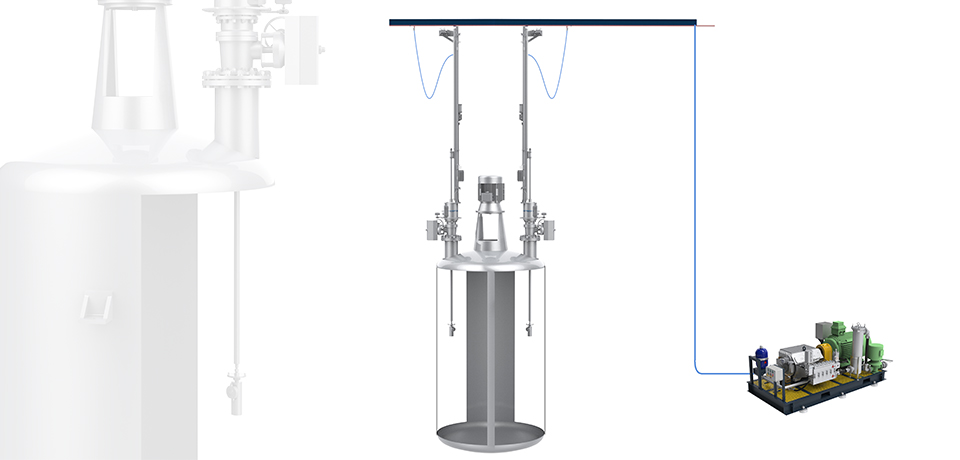

清洗示例

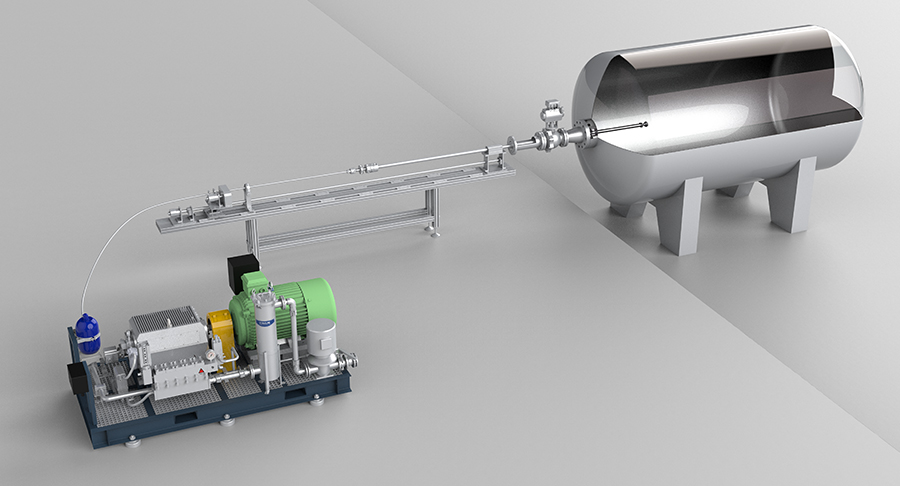

清洗示例

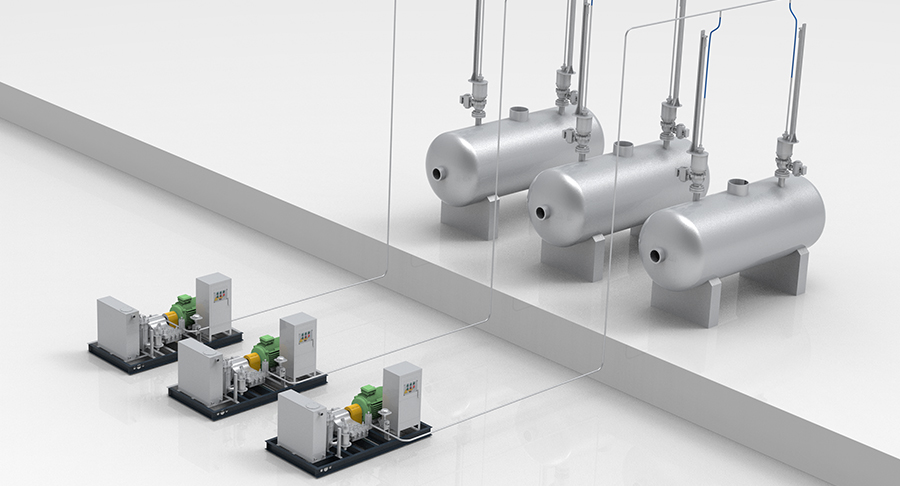

清洗示例
清洗示例
Specification 技术特性及参数
Advantages 产品优势
通洁科技
该系统由PLC控制或可带有本地控制面板,清洁位置和时长均可由客户选择,可连接DCS系统,实现流程化清洗。
采用DN250法兰球阀,压力2.5MPA,泄漏量等级VI。阀芯材质为304,密封材质PTFE。该球阀采用双作用复动型气动执行器,同时配置双作用防爆电磁阀双作用切断阀可以保证在紧急状态(断电断气)时保持位置,同时该球阀配置手动操作离合,在紧急状态时可以手动打开或关闭球阀。
密封舱:静态密封压力满足1.5Mpa,设置有安全阀,起跳压力为1.35Mpa。气密设计(避免清洗过程中气体泄漏)

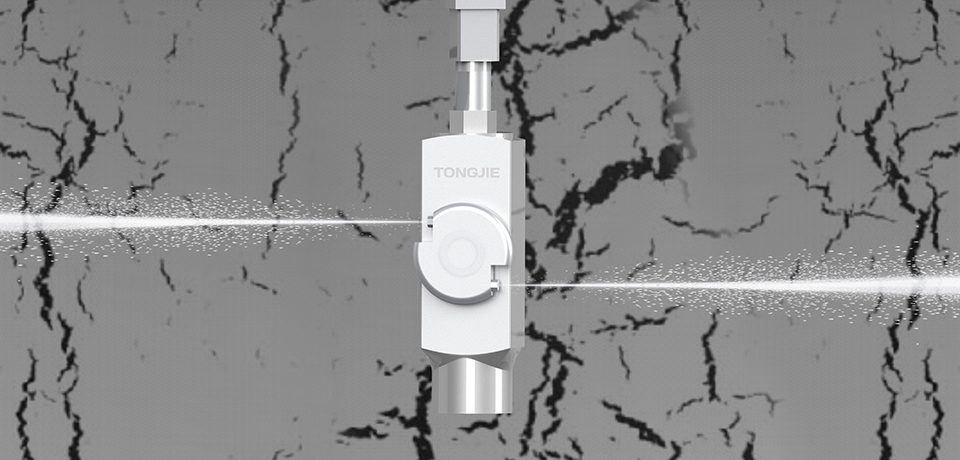

高压喷枪-旋转喷头:3D三维喷头,旋转运动的最佳互动与可调速度相结合,确保均匀彻底的清洁。压力损失最小化,高效率;水射流的连贯性保持了水切割效率最高化;耐磨,无极可调的制动系统;调节机构防尘;结构紧凑,外壳防腐耐磨;可靠性高,设计简单,易维护;可自由暂停操作。
通洁科技
通洁科技
高压胶管:原装进口高压胶管,安全系数高,耐磨性好,使用寿命长;可按客户要求加工不同规格长度,胶管和胶管之间配备原厂保护链保证安全可靠;胶管安全保护套可用于管路连接接头及活动处的安全防护,也可用于防止管路外表皮的磨损,提供极大的安全保障。
产品安全可靠、坚固耐用、易于维护和操作。

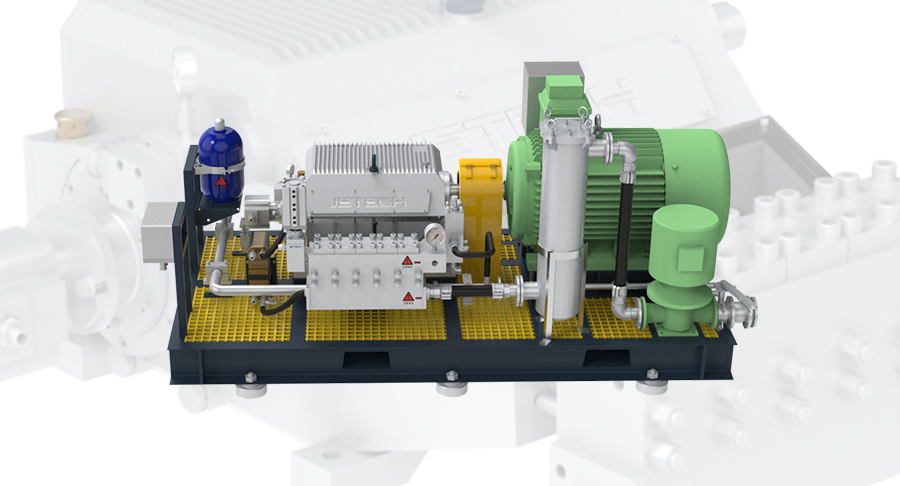

高压泵和清洗装置的就地操作盘和PLC控制箱,含必要的电气元件,启动、停止指示灯和故障灯、紧急停车按钮,控制箱到机组之间的电缆等控制系统应能与DCS系统进行信号交接或通讯;
低水压报警功能有效防止了由于过滤器堵塞或供水压力不足造成的系统损坏;气动压力调节阀和TYD型安全溢流阀采用美国JETECH(进口)可实现压力的无级调节,具有双安全保护功能;
过滤系统,扣压式软管和不锈钢供水管路以及高品质、高精度(最高5微米)不锈钢立式布袋式过滤器保证水质的过滤精度以及卓越的防锈性能,为设备以及执行结构的高稳定运行提供保证;
